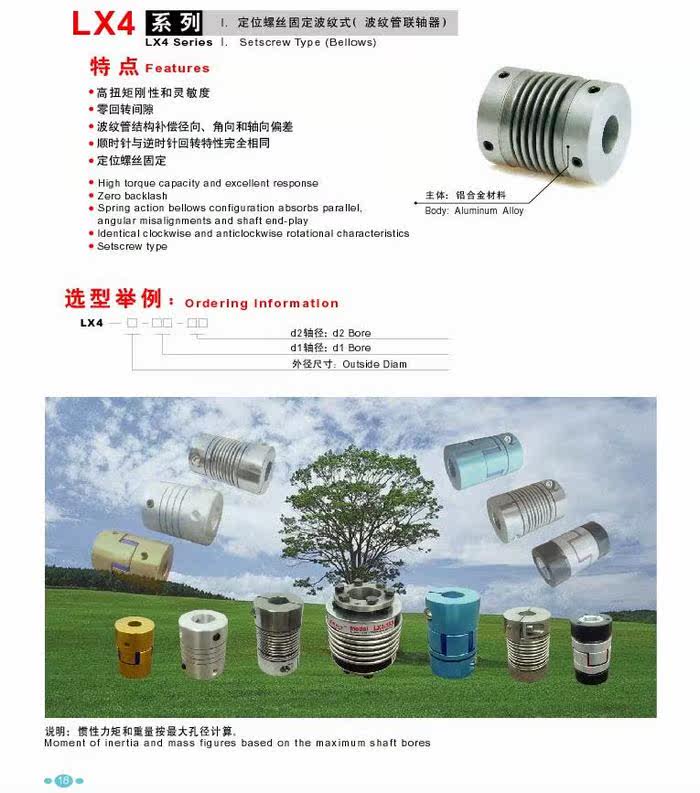

固定式波纹管联轴器
发布时间:2017/6/21   点击次数:0 次

  此款产品采用不锈钢制作,工艺难度精致,扭力大,可在特殊情况下工作2年以上,欢迎您的咨询。

波纹管联轴器
(1)无齿隙、扭向刚性、连接可靠、耐腐蚀性、耐高温;
(2)免维护、超强抗油,波纹管形结构补偿径向、角向和轴向偏差,偏差存在的情况下也可保持等速作动;
(3)顺时针和逆进针回转特性完全相同;
(4)波纹管材质有磷青铜和不锈钢供选择
(5)可适合用于精度和稳定性要求较高的系统。
波纹管联轴器是用外形呈波纹状的薄壁管(波纹管)直接与两半联轴器焊接或粘接来传递运动的。这种联轴器的结构简单,外形尺寸小,加工安装方便,传动精度高,主要用于要求结构紧凑,传动精度较高的小功率精密机械和控制机构中。波纹管的材料为铜合金(如锡磷青铜QSn6.5-0.5 )和不锈钢(Cr18Ni9Ti)。
波纹管联轴器的特性 纹管联轴器由两个毂和一个薄壁金属管组成,它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用,但不锈钢和镍还是最常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒,使其成波纹形,利用电镀镍在芯棒上,然后芯棒被化学溶解,从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度,并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速,使它成为理想的用于极小且精密的仪器应用中。所以波纹管联轴器有以下几个特性:
※高扭矩刚性和卓越灵敏度
※免维护、超强抗油和耐腐蚀性
※零回转间隙
※顺时针与逆时针回转特性完全相同
※不锈钢波纹管结构补偿角向轴向偏差
※常用与伺服电机、步进电机等联接
※主体材质:铝合金
※安装方式:顶丝固定型、夹紧固定型、胀套固定型
